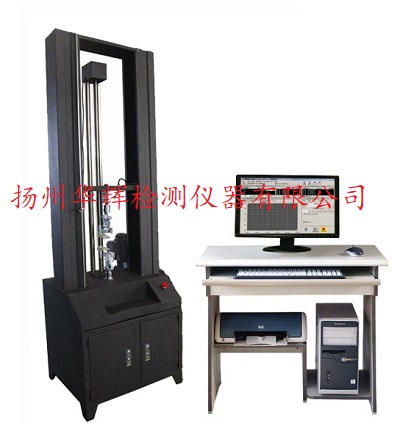

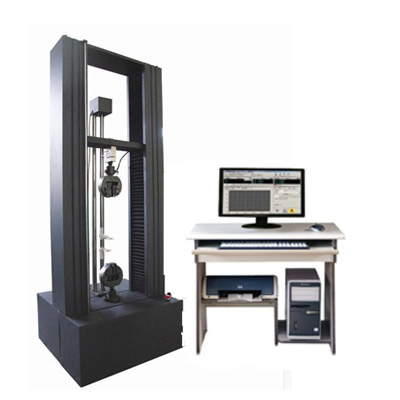

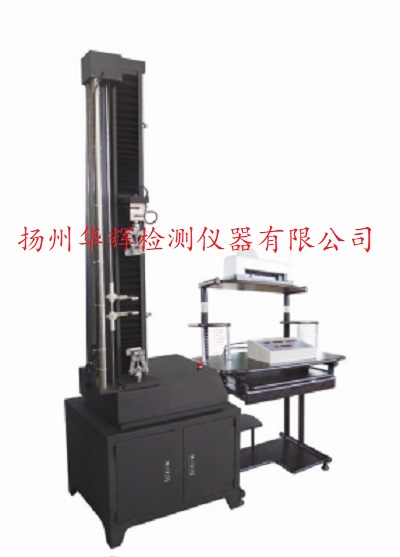

電子拉力試驗機結構中的四大系統

電子拉力試驗機主要用于新型建筑防水材料(包括新型防水卷材、布匹、紙張、防水涂料、防水密封材料等)的拉伸強度測試，既在設定的速度下，對標距內的試樣進行拉伸，測出其斷裂時的力，也可用于其它非金屬材料的拉伸性能測試。

電子拉力試驗機的組成部分及說明：

1、控制系統

控制拉力試驗機運作的系統.人們通過操作臺面可以控制試驗機的運作，通過顯示屏可以獲知試驗機的狀態及各項試驗參數，如設備帶有電腦的話，也可以由電腦實現采集和分析數據、實時顯示測試數據及曲線、存儲試驗結果、自動完成試驗報告、試驗結果打印。拉力試驗機同電腦之間的通信一般都是使用RS232串行通信方式，它通過計算機背后的串口(COM號)進行通信，此技術比較成熟、可靠，使用方便。

2、安全裝置

1)緊急停機裝置;上下行程限定裝置;漏電自動斷電系統;

2)荷過載停機保證;自動斷點停機功能。

3、電子拉力試驗機的驅動系統

主要是用于拉力試驗機的橫梁移動，其原理是由伺服系統控制電機，經過減速箱等一系列傳動機構帶動絲桿轉動，從而控制橫梁移動.通過電機轉速的改變，橫梁的移動速度隨之改變。

4、電子拉力試驗機的測量系統

1)力值測量：通過力量傳感器、放大器和數據處理系統來實現測量。常用的力量傳感器是應變片式傳感器，當外力作用在傳感器上時，而引起傳感器內部應變片的不變形，導致電橋不平衡，從而引起輸出電壓的變化，并通過測量輸出電壓的變化即可得到所施加外力的大小。應變片式的傳感器國內外種類繁多，主要有筒狀的、輪輻式的、S雙連孔型的、十字梁式等傳感器。

2)橫粱位移的測量：測試原理同形變測量大致相同，都是通過測量光電編碼器的輸出脈沖數來獲得橫梁的位移量。

3)位移的測量：采用進口光電編碼器感應不變形量。

4)形變的測量：是通過引伸計來測量，它是用來測量試樣在試驗過程中產生的形變，電子拉力試驗機裝置上有兩個夾頭，經過一系列傳動機構與裝在測量裝置頂部的光電編碼器連在一起，當兩夾頭間的距離發生變化時，帶動光電編碼器的軸旋轉，光電編碼器就會有脈沖信號輸出，再由單片機處理器對此信號進行處理，就可以得出試樣的形變量。

綜上，電子拉力試驗機同樣適用于塑料板材、管材、異型材，塑料薄膜及橡膠、電線電纜、防水卷材、金屬絲等材料的各種物理機械性能測試;對金屬材料和非金屬材料進行拉伸、壓縮、彎曲、剪切、剝離等力學性能試驗用的機械加力，拉力機夾具作為儀器的重要組成部分，不同的材料需要不同的夾具，也是試驗?zāi)芊耥樌M(jìn)行及試驗結果準確度高低的一個重要因素。
